OCR模块识别

古法编程之下的一些AI应用模块

PrintMaster
OCR
printmaster
Docs

前言

这是之前的一个同事，独立写的一个模块，时间跨度非常久，从2024年11月30号开始，然后2025年1月15日他被裁员了。我之前没有想明白为什么在过年前夕这个节点，还要去裁员。后来他写的这部份代码交接给我去维护（重构），我才知道，这个人写的代码，放任何公司都足以让他被裁一万遍的。他被裁员，真的是不冤枉。

因此，这个模块的开发，比平时任何一个独立模块的开发，都还要艰辛，维护起来心很累。

因为之前的开发，真就是那种接一个需求就立刻写一点点代码的人，他没有对整个结构的拓扑图，没有完善的工程能力，你能想像得到吗？

最离谱的事情是：他有一个Dialog，想去回调一个数据给Activity使用，他的做法是

Activity的view-binding做成public的形式，然后让Dialog去调用

(parent as SpecialActivity).binding.tvInfo = "Callback"

写的东西一塌糊涂，然后MVP、MVVM也不会使用，搞出来了一大堆的内存泄漏，而且线程框架不会使用（RxJava这些东西都没有）.

世界真的是有趣，刷新了我对Android开发下限的认知。

流程图梳理

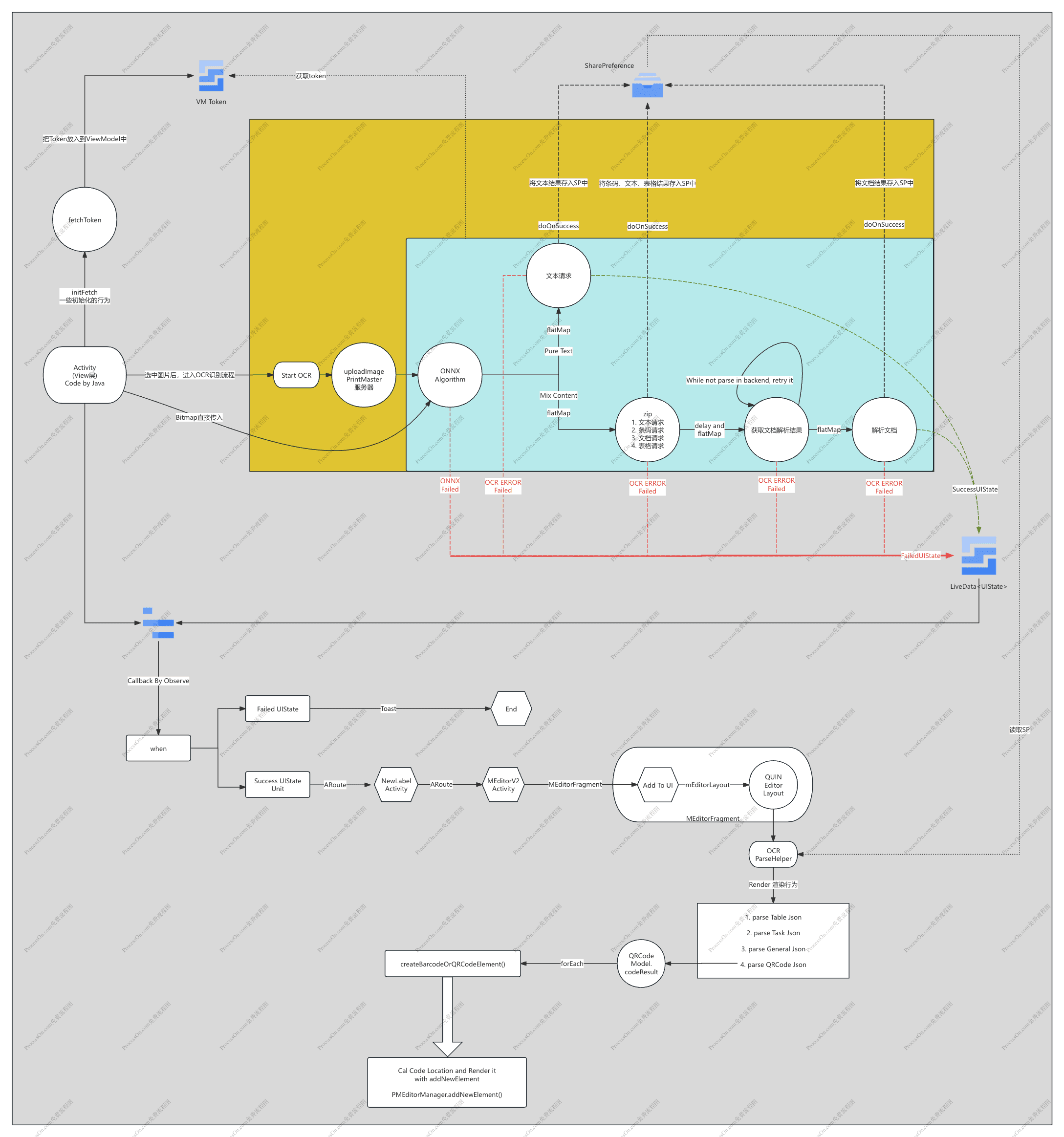

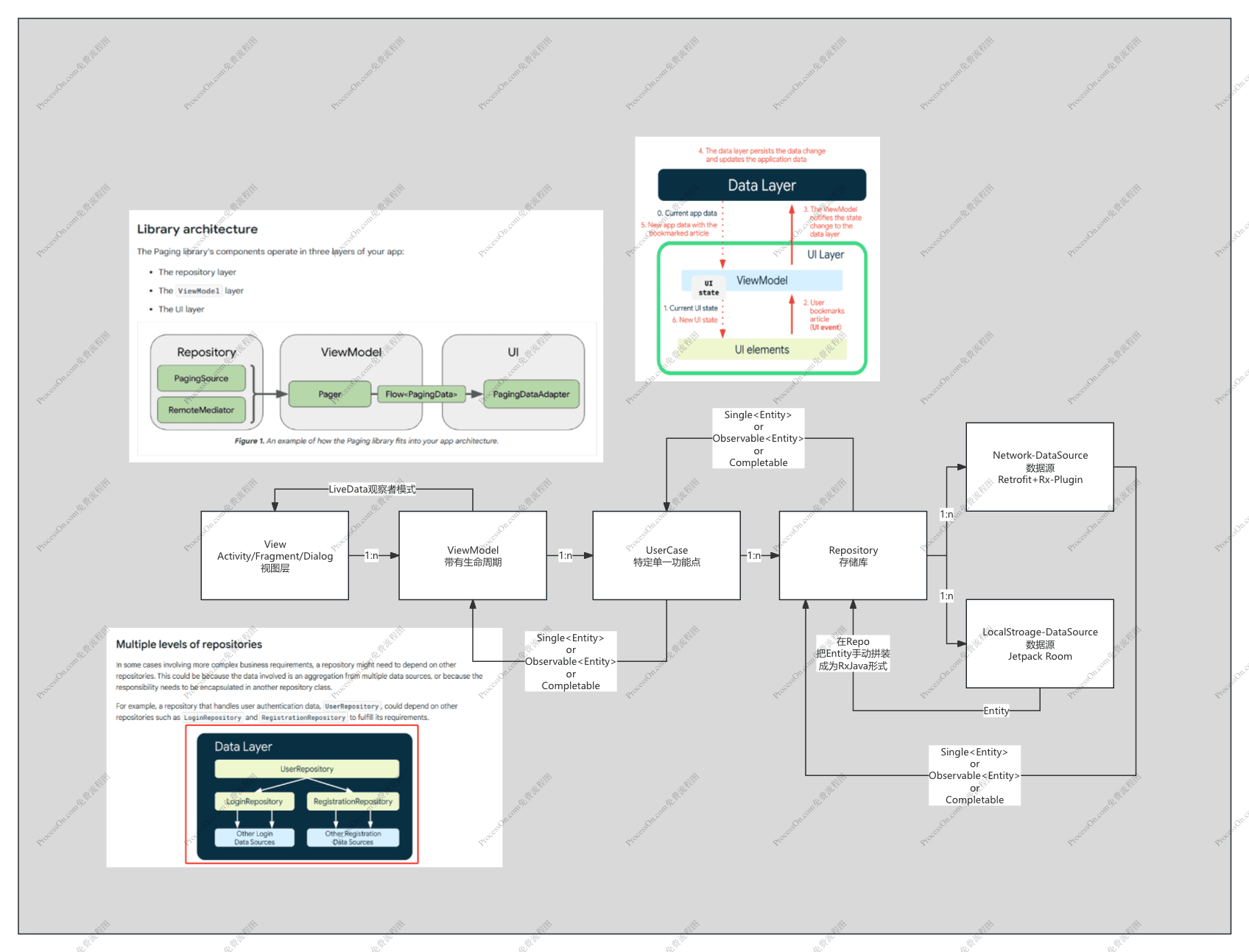

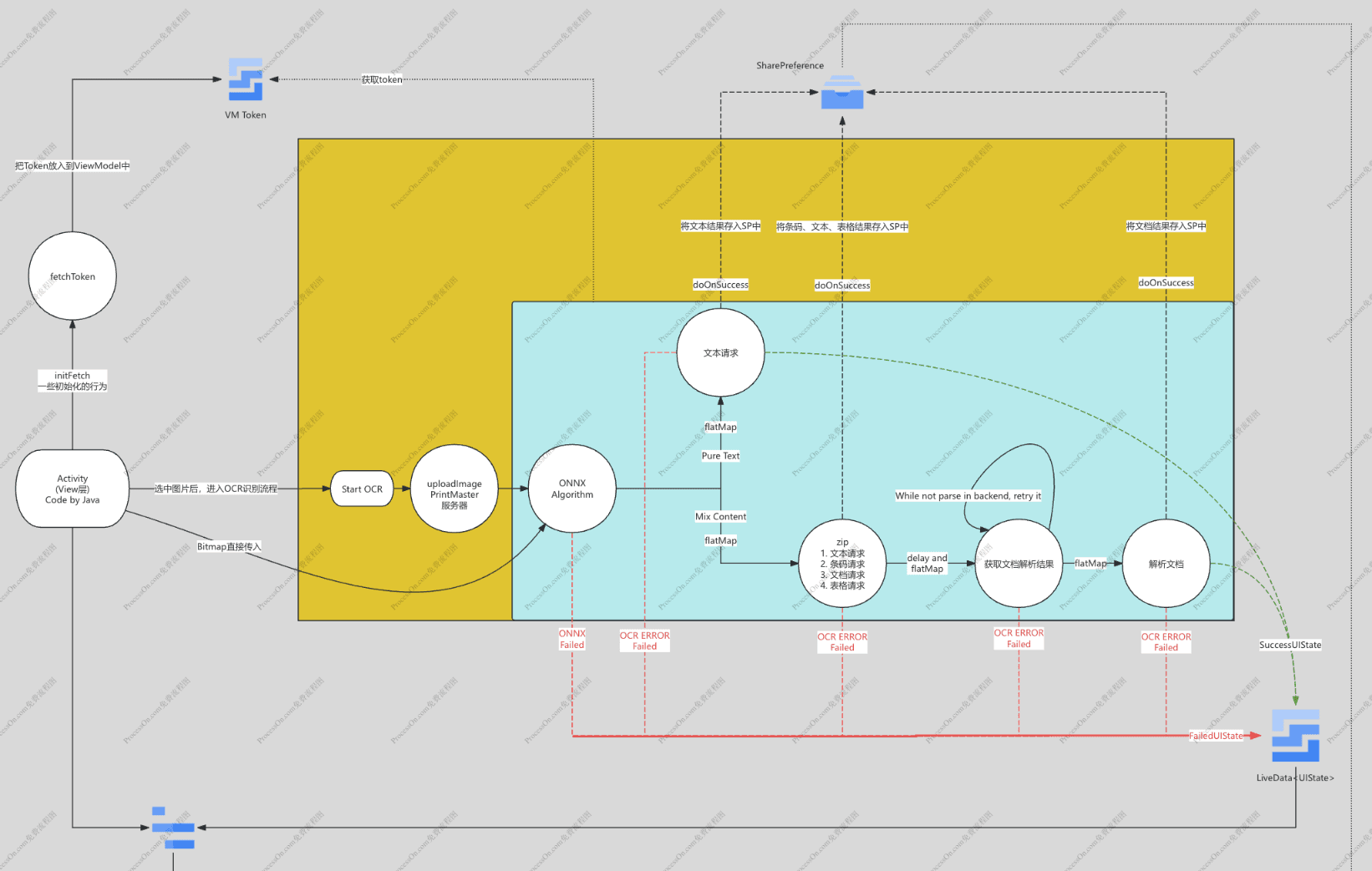

我花了一天的时间，读了一遍他留下来的那些代码，并且与iOS以及产品那边的同事去对了一下，弄清楚了这个业务的开发逻辑到底是怎么样的，从代码与业务的逻辑反向推演出它的基本流程图如下： 流程图 1 如上，此图为OCR识别Android部分的整体流程结构，具体可以再划分成为两个部分，一部分是基于MVVM的Android通用业务结构。此部分主要是通过Google与Android官方提供的思想，再去做部分删减，MVVM的核心思路，可以如下所示： 流程图 2 因此，按照OCR模式的业务需求，可以得到它的MVVM结构如下建立： 流程图 3

RxJava

原来的OCR模块完全使用Java + MVP + java.util.concurrent去实现的

使用Concurrent包的问题，数据链路极其不清晰，无法正确定位数据在每一个流程中具体做了什么操作，如果后期需要做额外判断，不方便加入。

如：在本次开发的过程中，中期需要加入一个ONNX是否纯文本算法的判断，按照原有的方式，最简单的方式只能是使用同步的方式加入判断，但衍生的问题是：这个算法本身也是需要耗时的，尽管AI算法组那边明确说这个算法的耗时很小，但IO操作的行为，都尽可能放进IO线程去运算，否则日积月累的IO操作放进UI线程运行，这会造成页面卡顿。

因此，使用了RxJava之后，这个进行就变成了，先用Single把图片判断一下，产生一个布尔值，然后图片信息加上布尔值，使用flatMap进入下一个运算中，如果Boolean值为true，即纯文本，那就只请求高精准解析，否则请求全部解析。

interface ExternalAPI {
    // 判断纯文本
    fun isPureText(bitmap: Bitmap): Boolean

    // 访问所有API
    fun fetchAllByBaiduAPI(bitmap: Bitmap): Single<Result>

    // 访问高精准文本解析API
    fun fetchOnlyGeneralByBaiduAPI(bitmap: Bitmap): Single<Result>
}

fun mainProcessing(bitmap: Bitmap) {
    Single.create {
        try {
            it.onSuccess(ExternalAPI.isPureText(bitmap))
        } catch (e: Exception) {
            it.onError(e)
        }
    }.flatMap {
         if (it) ExternalAPI.fetchOnlyGeneralByBaiduAPI(bitmap)
         else ExternalAPI.fetchAllByBaiduAPI(bitmap)
    }
    // 其他后续行为
    .otherBehavior()
}

当然，这里使用Kotlin Coroutines也是可以的，但受限于原有代码完全使用Java开发，其中涉及了View层，如果后期有ViewModel层的代码需要回到View层，中间可能要加入适配器去转化Kotlin Coroutines 与 Java的支持，这是额外的开发成本。

（语言之间的互相适配，Google与Jetbrains官方做到了直接调用，但是Coroutines与Java之间的适配，官方做得不够完善，还需要开发团队补充此部分的适配工具）

因此这里只去重改Presenter + Java-Concurrent-Package的内容为MVVM + RxJava

数据解析

原有网络层数据开发，使用新创建的Okhttp3发起HTTP请求，以execute + Body的形式直接获取API返回的数据，然后以JsonObject的方式存入SharedPreference中记录，并在之后的链路中直接获取，直接读取。

这个方案存在多个潜在问题：

  • 每次需要使用额外数据的时候，后续开发极其维护过程中需要时刻翻看API文档。

如果使用Retrofit + GSON，对数据进行反序列化解析成为一个对象，实现装箱操作，在后续开发过程中，就无须去进行这个行为了。

在这一次的重构中，实现了：使用项目中统一规范定义的Okhttp3 + Retrofit2 + RxJava解析器，重构了网络层的内容。

  • 数据之前的传递形式：放在了SharedPreference做持久化存储，然后其他地方再实际访问持久化存储去获取数据。（定位问题的时候，不方便定位）

思路：将实际的TotalUIModel，序列化传递或者直接Json化以String的形式传递

  • JsonObject无序列化与反序列化行为，直接以JSONObject的方式去获取内容

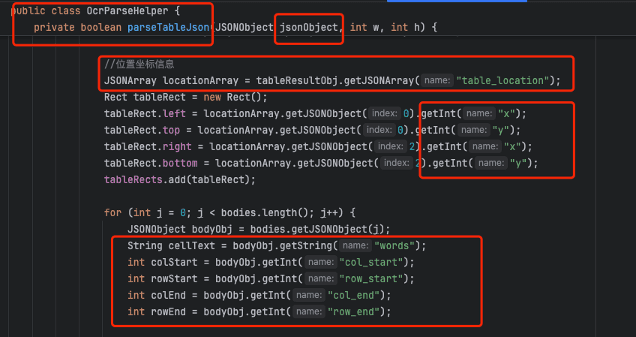

这里是用一下，以JSOBObject的形式解析一下。这种写法，维护的时候，极难去定位到，具体是使用到什么样的一个参数。而且在JSONObject内嵌很深的时候，需要非常大的精力去判断出具体的层级在哪那里，可维护性极差。

流程图 4 之前的时候，这种代码在整个OCR模块随处可见，完全拆除这一块内容，需要极大的工作量。（需要验证会不会影响之前的业务逻辑）

网络层的后续优化点

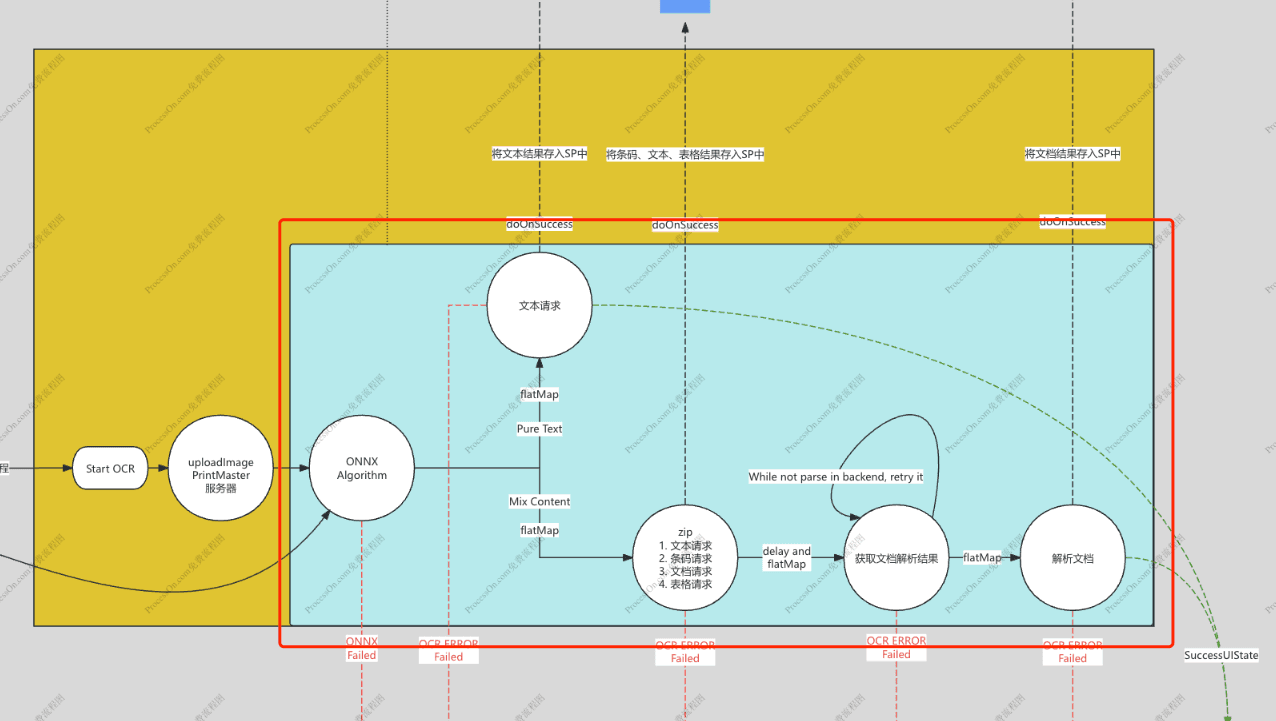

当前的OCR-Request网络层的内容，属于iOS端与Android端对Baidu-OCR的API直接访问，使用类似于RxJava（Android）或者RxSwift（iOS）等线程框架+流式编程拼装数据。 流程图 5 如果此处，由后端新增一个接口，APP移动端只需要上传一张Bitmap或者File的图片给到服务器，经服务器接口内完成对Baidu-OCR的API访问以及数据拼装，然后以统一的形式返回给到APP端。

这样能和在数据层提升两端的逻辑一致性，目前党Android和iOS的请求逻辑存在一些出入的时候，需要两端频繁讨论方案。

逻辑的处理放在移动端，这并不是一个标准的开发模式。

2025.03.13记录

离3月底的上线还剩下几天的时间，这帮产品开始急急忙忙去这里反馈问题那里反馈问题的，他们现在开始紧张整个流程卡顿的问题了。

于是Push着后端的人，一定要修复这个问题。整个问题直接反馈到经理层去会议讨论，才把这个事情拍板决定下来，等于说我用RxJava东拼西凑出来的整个流程，是推翻了（当然从一开始就不应该这样去做的）

这个事情我在2月初接手之前写的那堆杂乱无章的代码时，整理出的这个业务流程，一眼看下来就不合理的。

不仅是之前的Android代码是极其不合理的，其实从整一个技术架构都是不合理的。

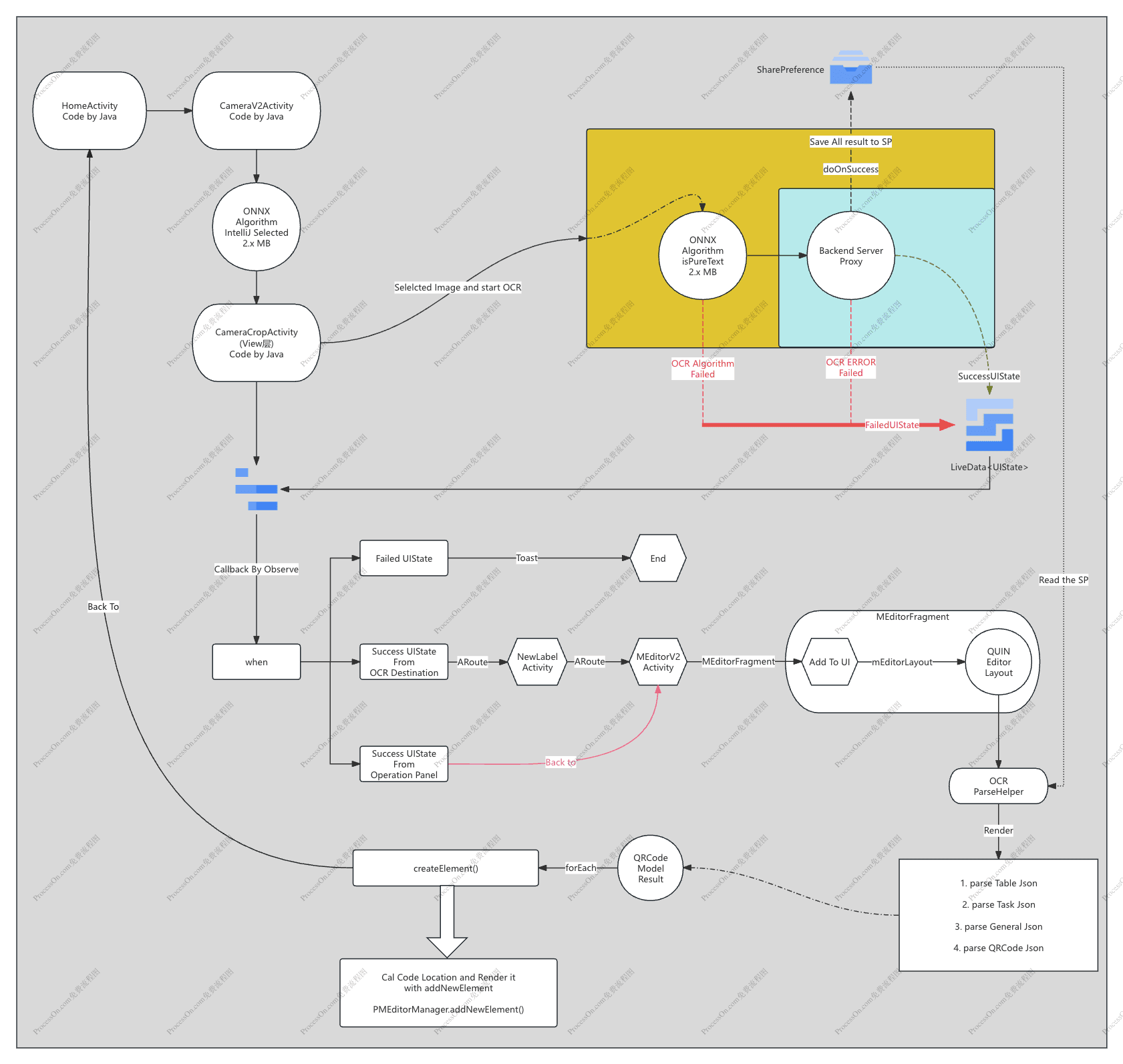

流程图 6

事实上，还可以在服务器端处理这张图片大小压缩问题的，不过，不是火烧眉毛的技术困境，他们才不会在乎的。
