基于 NanoPi R2S 的家庭网关代理部署
使用友善电子 R2S 运行 OpenWrt，在路由器层实现透明代理，替代各终端单独安装 Clash
概述
NanoPi R2S 是友善电子推出的一款双千兆网口 ARM 软路由，SoC 为 Rockchip RK3328，标配 1 GB RAM。体积约名片大小，功耗低，常被用于运行 OpenWrt 并承担家庭网关或旁路由角色。
本文记录的实际方案是：在 R2S 上部署 OpenWrt + Clash 类代理内核，将广域网访问能力下沉到路由器层，局域网内终端无需再各自安装代理客户端。该能力仅在家庭局域网内生效；离开局域网、改用蜂窝网络时，仍需在终端侧单独配置。
硬件规格
| 项目 | 参数 |
|---|---|
| SoC | Rockchip RK3328（四核 Cortex-A53，1.5 GHz） |
| 内存 | 1 GB DDR4 |
| 网口 | 2 × Gigabit Ethernet（RTL8211E） |
| 存储 | MicroSD / eMMC（视版本而定） |
| 功耗 | 空闲约 2 W，满载约 5 W |
| 系统 | 官方支持 FriendlyWrt（OpenWrt 衍生） |
RK3328 属于入门级 ARM 平台，跑 OpenWrt 和轻量代理足够，但不适合高并发、大带宽持续转发的场景——这一点在后续散热部分会再次涉及。
网络架构
当前家庭网络采用「R2S 负责代理转发 + 小米 AX3000 负责无线接入与终端分配」的分工模式：
┌─────────────────────────────────────┐
光猫 / 宽带 ──────►│ NanoPi R2S (OpenWrt + Clash) │
│ · WAN 口接上游 │
│ · 透明代理 / 规则分流 │
└──────────────┬──────────────────────┘
│ LAN
▼
┌─────────────────────────────────────┐
│ 小米 AX3000 │
│ · Wi-Fi 6 接入 │
│ · DHCP / 内网设备分配 │
└──────────────┬──────────────────────┘
│
┌────────────────────┼────────────────────┐
▼ ▼ ▼
手机 / 电脑 智能电视 IoT 设备
（无需装 Clash） （无需装 Clash） （台灯、音响等）与终端代理方案的对比：
| 维度 | 终端各自安装 Clash | R2S 网关代理 |
|---|---|---|
| 配置维护 | 每台设备单独配置、更新订阅 | 集中在一处管理规则与节点 |
| 覆盖范围 | 仅已安装客户端的设备 | 接入 LAN 的全部设备（含 IoT） |
| 系统兼容 | 依赖各平台客户端可用性 | 对终端系统无要求 |
| 性能瓶颈 | 分散在各终端 CPU | 集中在 R2S（RK3328 为瓶颈） |
| 适用场景 | 移动办公、外出联网 | 家庭固定局域网 |
OpenWrt 部署

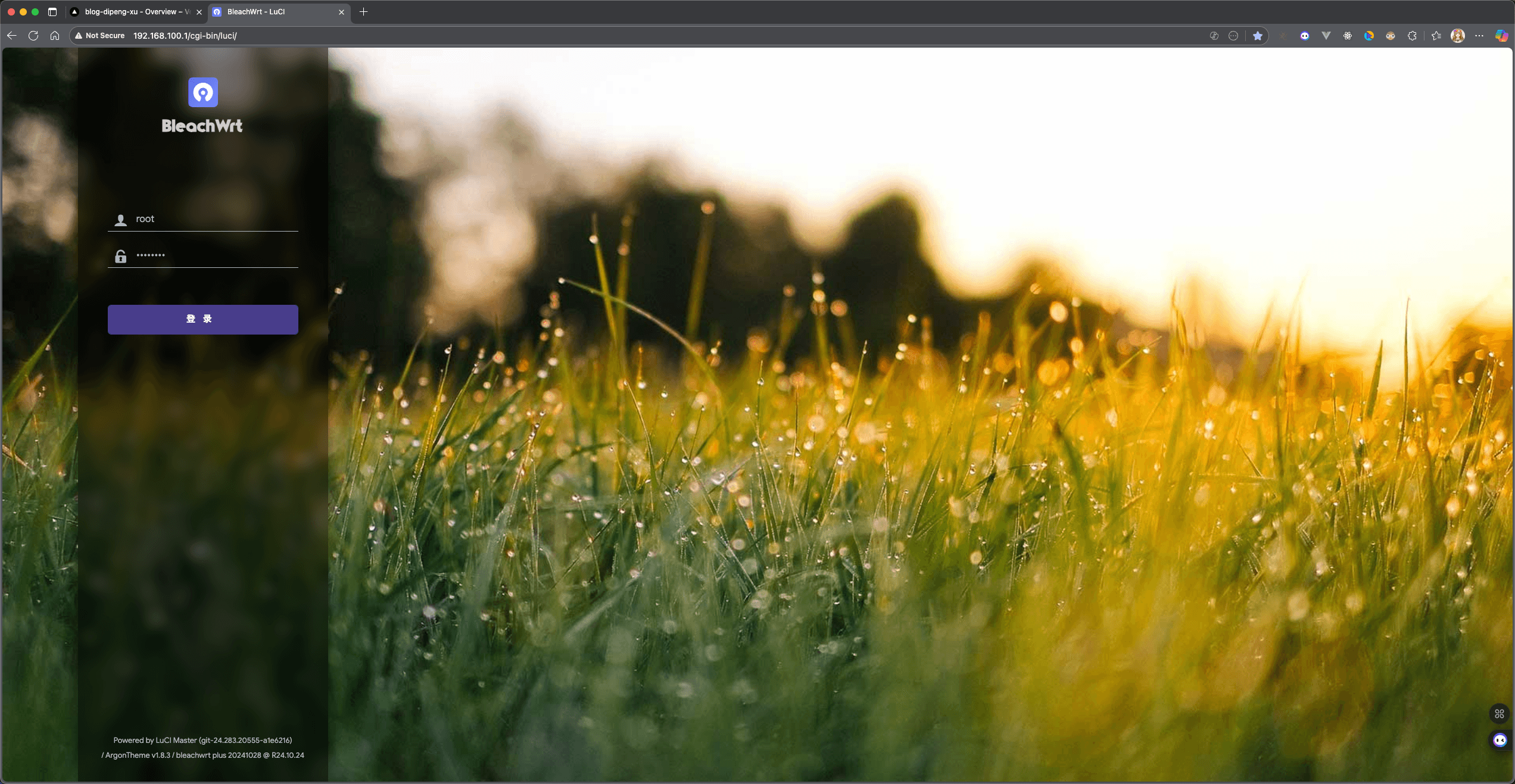

R2S 刷入 FriendlyWrt 或社区 OpenWrt 固件后，通过 LuCI Web 界面完成基础配置。首次登录默认地址通常为 192.168.2.1（以实际固件为准）。

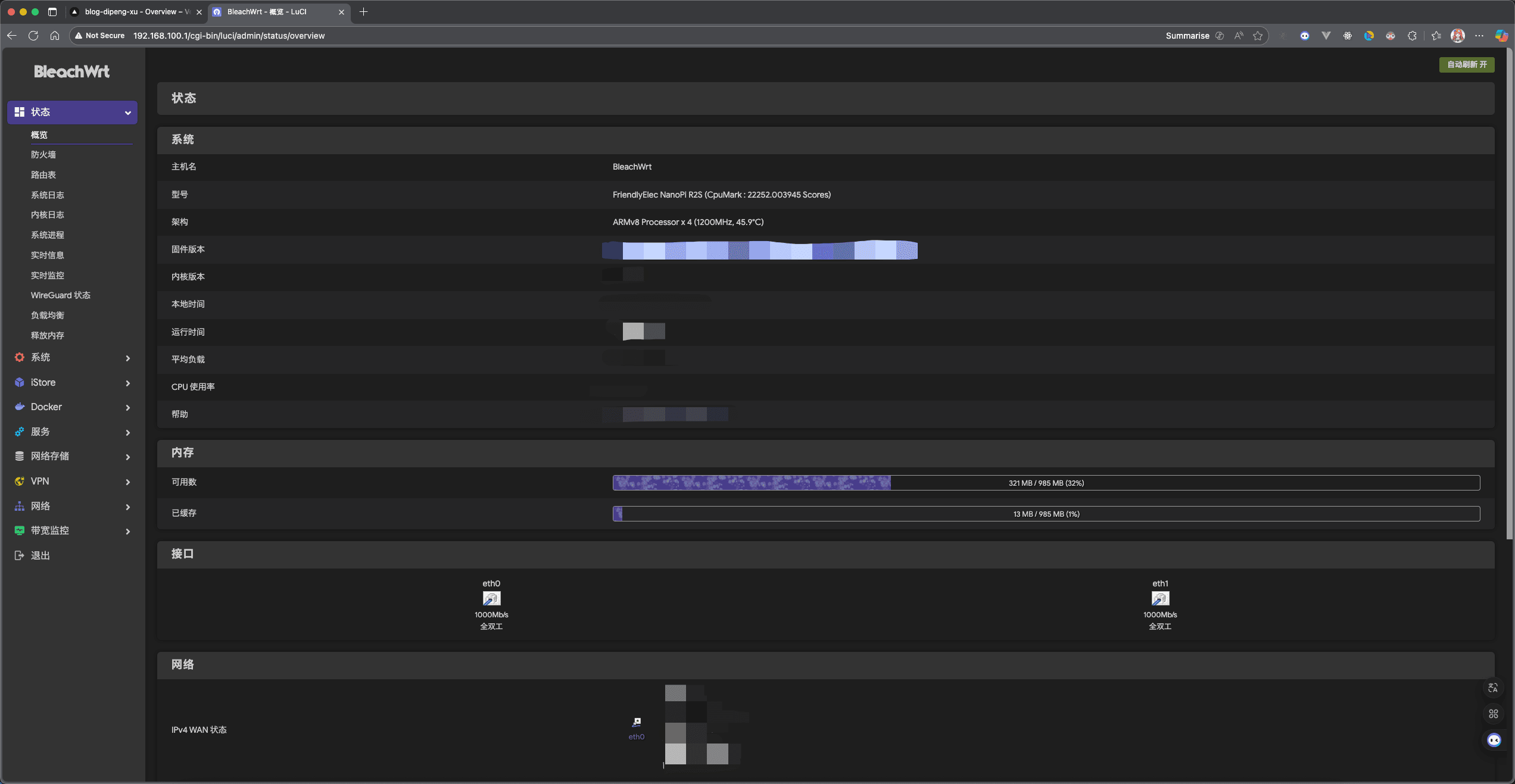

主页可查看接口状态、流量统计与系统负载：
典型初始化步骤：
- WAN 口：设置为 DHCP 或 PPPoE，接入上游光猫/路由器。
- LAN 口：固定内网网段（如
192.168.2.0/24），作为下游 AX3000 的上游。 - DNS：指向代理内核提供的 DNS 或自定义 DoH/DoT，避免 DNS 污染。
- 防火墙：放行 LAN → WAN 转发，按需配置端口转发。
代理内核（如 OpenClash、PassWall 等 LuCI 插件）通过订阅链接拉取节点，在 R2S 本地维护规则集，对出站流量做分流：国内直连、特定域名/ IP 走代理。
实际连接拓扑

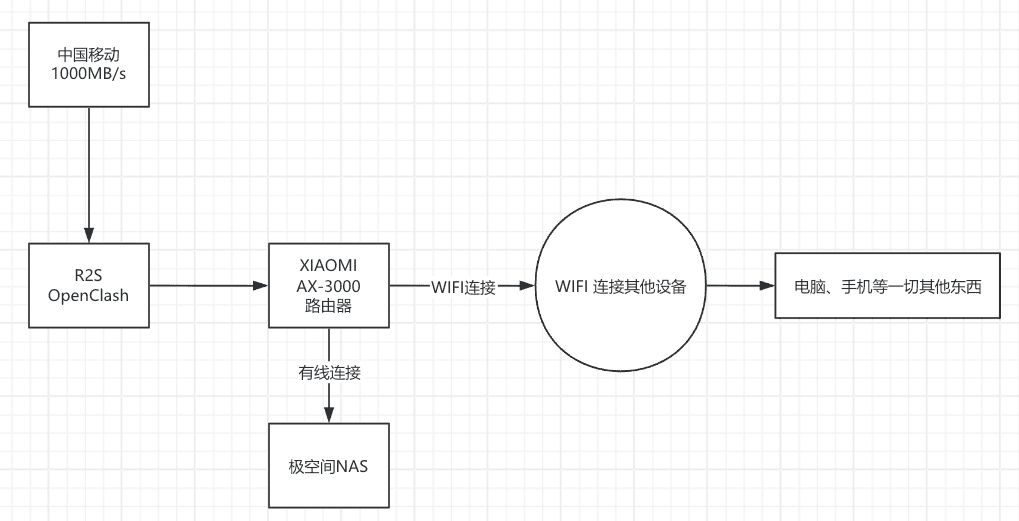

完整布线示意如下（WAN 进、LAN 出，下游接无线 AP）：
配置完成后，局域网内任意设备只要网关与 DNS 指向 R2S 一侧（通常由 AX3000 的 DHCP 下发），即可透明走代理，无需在 iOS、Android、macOS 或电视上分别安装客户端。
散热与稳定性
R2S 的已知短板是被动散热能力不足。RK3328 在持续代理转发时温度上升明显；若家中 IoT 设备较多（智能台灯、音响等均可联网），内网连接数与流量并发进一步加剧负载，AX3000 分担接入后，R2S 仍长期处于高负载状态，出现过热降频甚至不稳定的情况。
现象：外壳烫手、偶发断流、代理响应变慢。
缓解方案：外接 USB 5 V 小风扇，以橡皮筋固定于 R2S 散热片一侧，形成强制风冷。实测温度明显下降，长时间运行稳定性恢复可接受水平。
若流量需求更大（4K 流媒体 + 多设备并发 + 大量 IoT），可考虑：
- 更换散热更好的机箱或加装散热片
- 升级至 RK3568 / x86 软路由（如 R4S、N100 小主机）
- 将 IoT 设备划至独立 VLAN，降低代理规则匹配开销
小结
R2S 以极低的硬件成本实现了「网关级代理」，适合作为家庭网络的透明代理节点，省去各终端重复配置。其局限同样明确：RK3328 算力与散热是瓶颈，高负载场景需要额外散热甚至硬件升级。在现有智能家居 + 多终端接入的环境下，外接风扇是最低成本的运维手段；若后续带宽或设备数继续增长，应提前规划更高规格的软路由方案。
